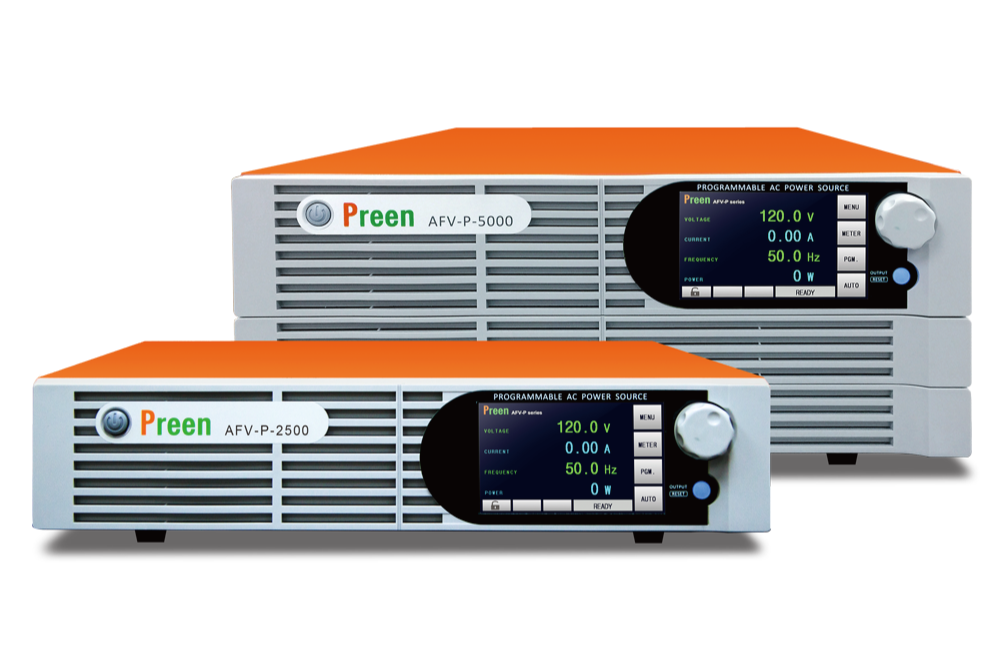

重量減輕50%；體積僅有一般電源的1/3，2U 高度可達3000VA 輸出容量，6000VA 也僅4U 高度
能瞬間輸出9倍峰值電流
適用于電機類負載或驗證ATX 3.0標準
當輸出頻率小于100Hz，
失真可低于0.3%
一機兩用，適用于交流
與直流測試應用
電壓與頻率寬范圍可調輸出，可滿足各種產品的電源測試
AFV-P 系列可模擬相關EMC法規電源抗干擾性測試

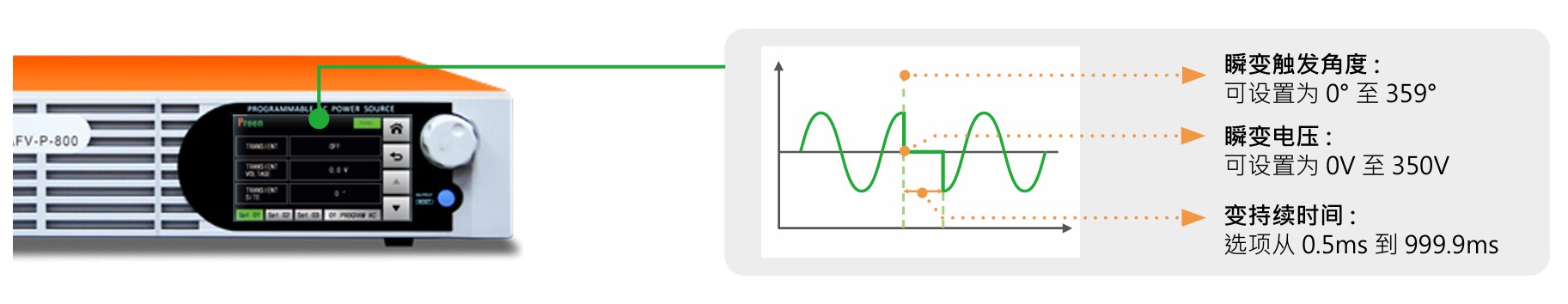

透過本機內建的瞬變功能，使用者能依據所設定的瞬變參數，如瞬變電壓、瞬變角度與瞬變持續時間，從而有效地模擬各種電源干擾狀況與法規認證項目，如電壓拉偏、瞬斷、暫降、突升或頻率擾動，廣泛地適用于研發單位與認證實驗室。

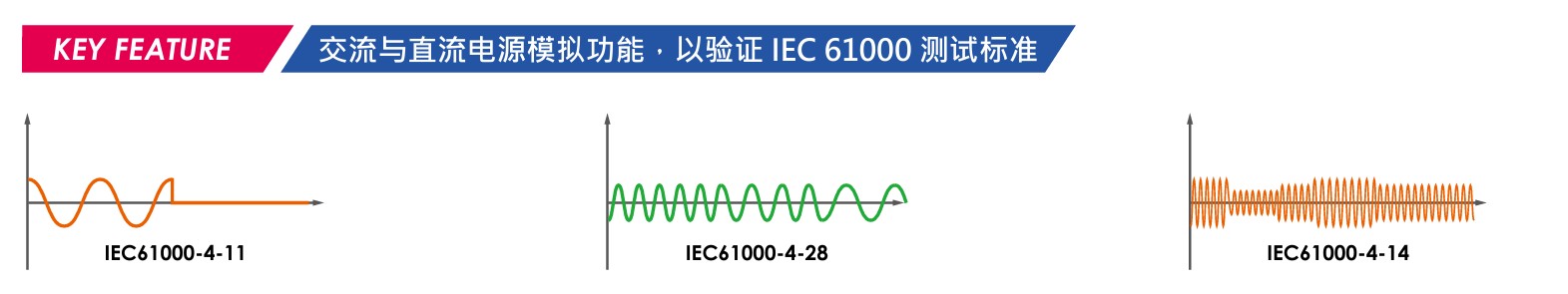

AFV-P 系列是一款具備直流輸出的可編程交流電源，旨在簡化產品開發流程。此系列能達成法規 IEC-61000-4-11、IEC-61000-4-14和IEC 61000-4-28中的電源擾動模擬，確保產品符合法規要求。
針對開關電源(整流性負載)，AFV-P系列標配4.5倍浪涌電流(Inrush Current), 另AFV-P-800和AFV-P- 1500可選配最高浪涌電流9倍的額定輸出，以最小的電源功率達到業界最高的峰值電流輸出，可以避免因為負載的高浪涌電流特性而須購買大功率電源，有效降低成本以及節省空間。

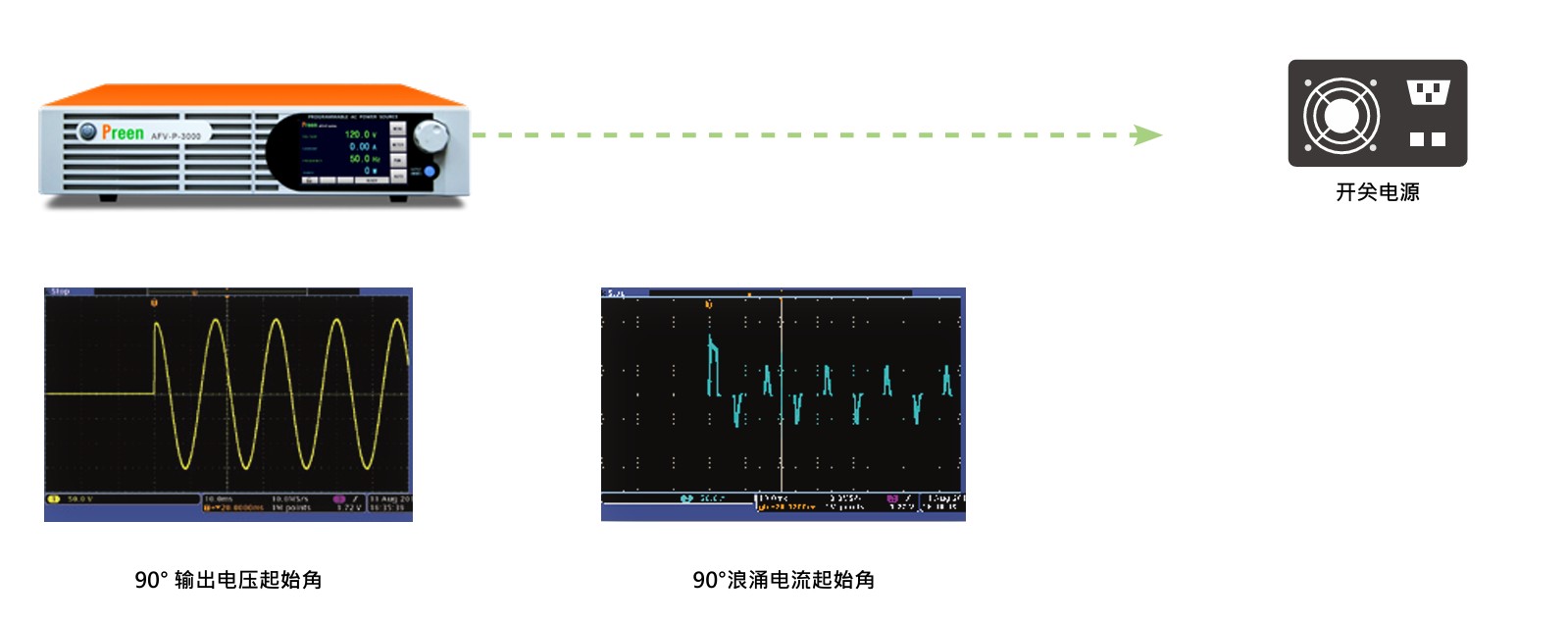

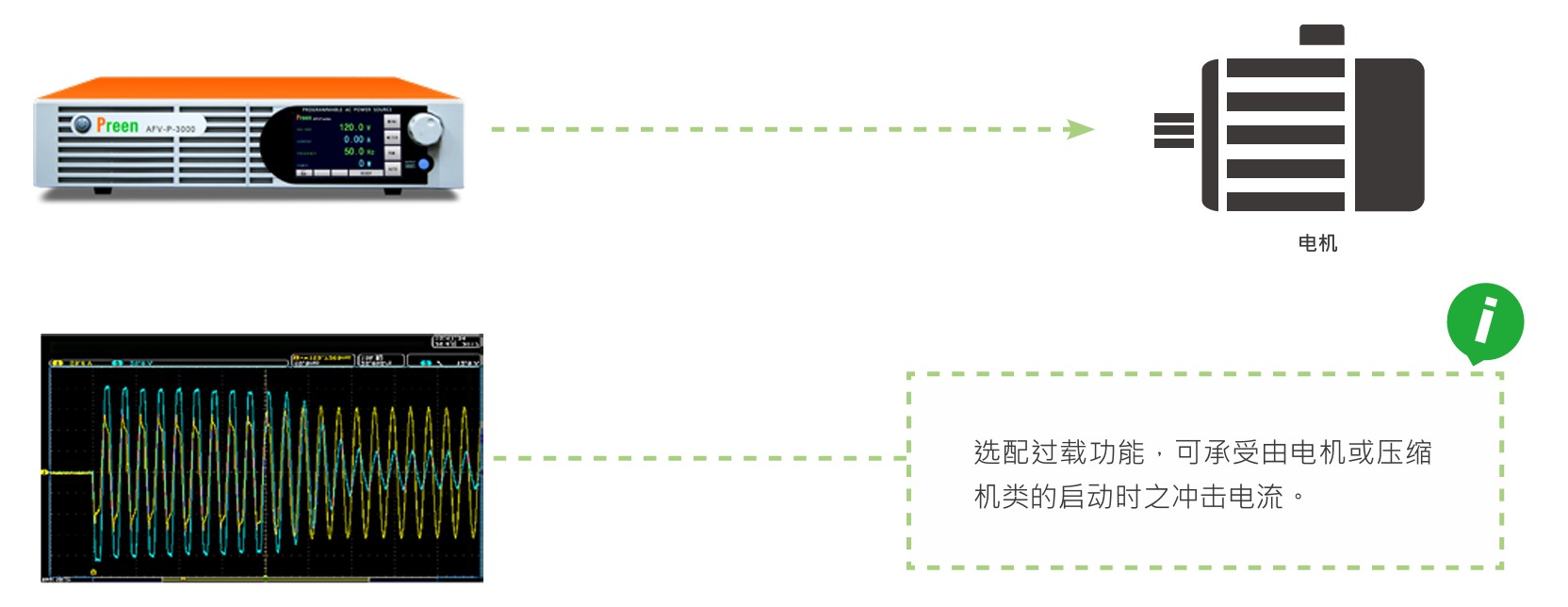

AFV-P 系列可瞬間輸出4.5/9*倍峰值電流，適合應用于具有瞬間浪涌電流的整流性負載，如用于電機、壓縮機類的測試，或是驗證ATX 3.0 標準。AFV-P系列能由使用者自行設定輸出起始角/結束角，適用于開關類電源的輸入測試。
AFV-P 系列支持多種主流通訊接口，如RS-232、RS-485、Ethernet、USB、GPIB與模擬量(Analog)控制，從而大幅地降低用戶額外購置通訊接口的成本。另外，AFV-P系列提供專屬的遠控操作軟件與LabView驅動程式，因此，用戶僅需連接通訊接口并設定簡單的參數，即能遠程操作AFV-P系列以執行復雜且精準的電源控制。
AFV-P 系列不僅能提供交流輸出，更能依據設定而產生直流輸出，從而廣泛地支持各類型的交流與直流應用。一機兩用，能有效地節省成本花費與空間使用，符合研發單位與認證實驗室的應用需求。

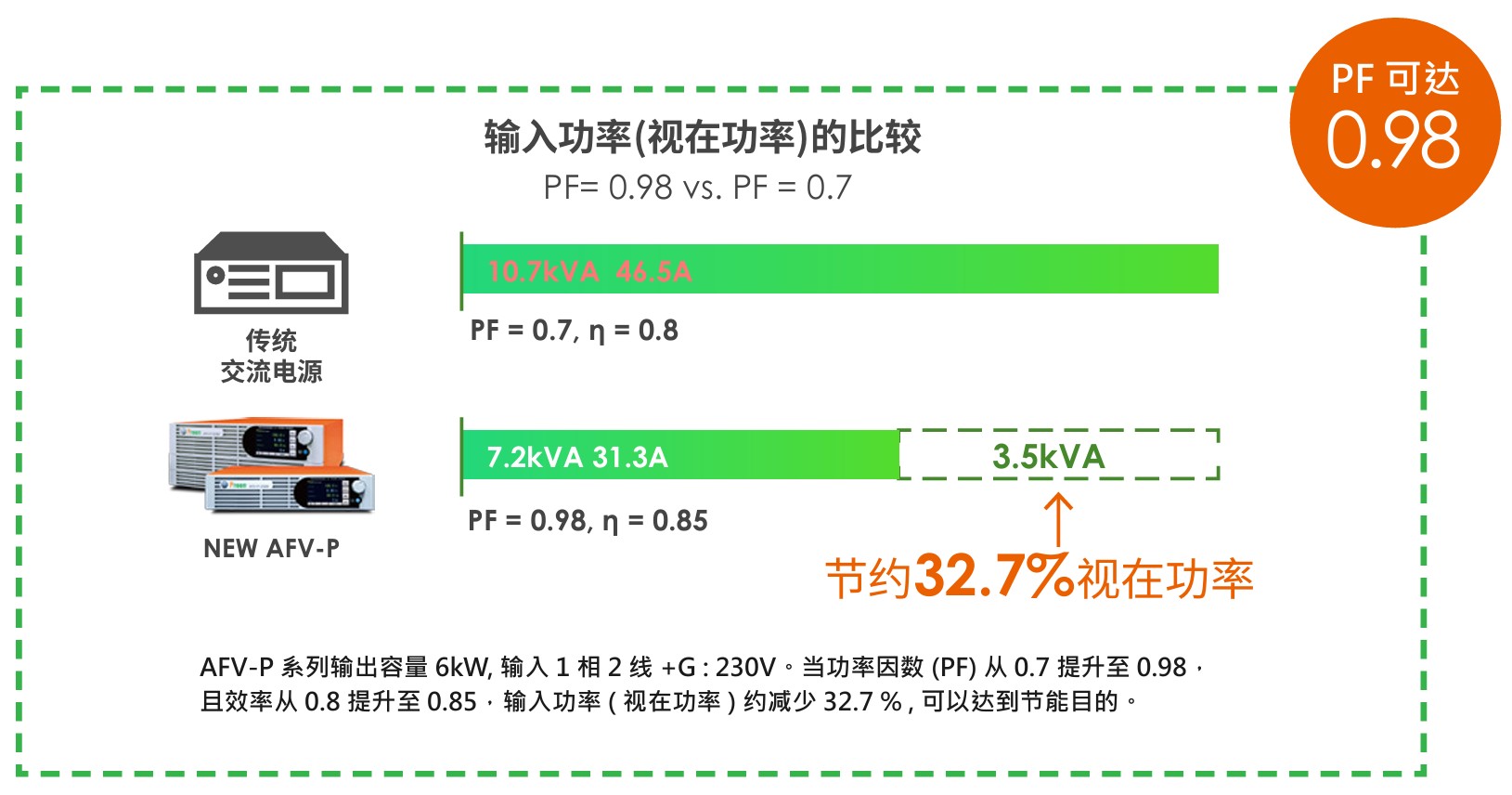

AFV-P 系列內建PFC主動功率因數校正，輸入功因可高達0.98，可以降低電網干擾。
AFV-P 的PFC功能可將輸入功率因數提升至 0.98，顯著降低無功電流與輸入諧波，有效減少對電網與其他設備的干擾。此功能不僅提升能源使用效率，也有助于維持穩定、純淨的供電品質，進而保障量測數據的準確性與一致性。
透過本機內建的步階及緩升功能，AFV-P系列能依據使用者所設定的參數，模擬電網擾動狀況或電源開關測試，其緩升功能亦做為電壓或頻率的軟啟動，有效地降低電機或壓縮機啟動時所產生的浪涌電流。 AFV-P系列另具有**的反應速度，電壓或頻率的步階變化均能在一周波內完成。

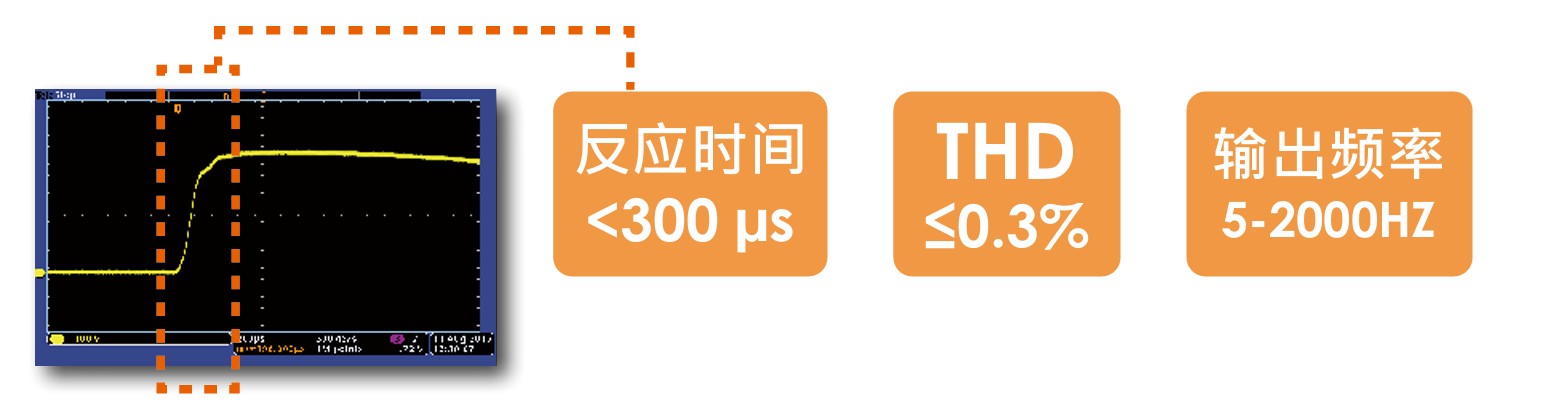

AFV-P系列具有穩定的輸出、完整的可編程模擬功能與**的反應速度，如輸出電壓0%爬升至輸出電壓90%僅耗時300μs，失真在5-100Hz 時僅<0.3%。交流輸出電壓0-350V，直流可高達420V，輸出頻率可達到5-2000Hz連續可調，寬范圍輸出適用于各種電源的應用測試。

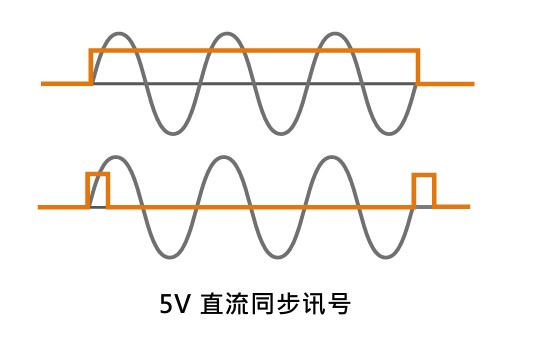

AFV-P 系列支持兩種同步訊號輸出模式。 AFV-P 系列能持續地輸出高位準(5V) 或低位準(0V) 電壓作為同步訊號，抑或是短暫地輸出脈波(5V) 作為同步訊號，從而記錄電源的輸出變化狀態，適合應用于自動化測試系統。

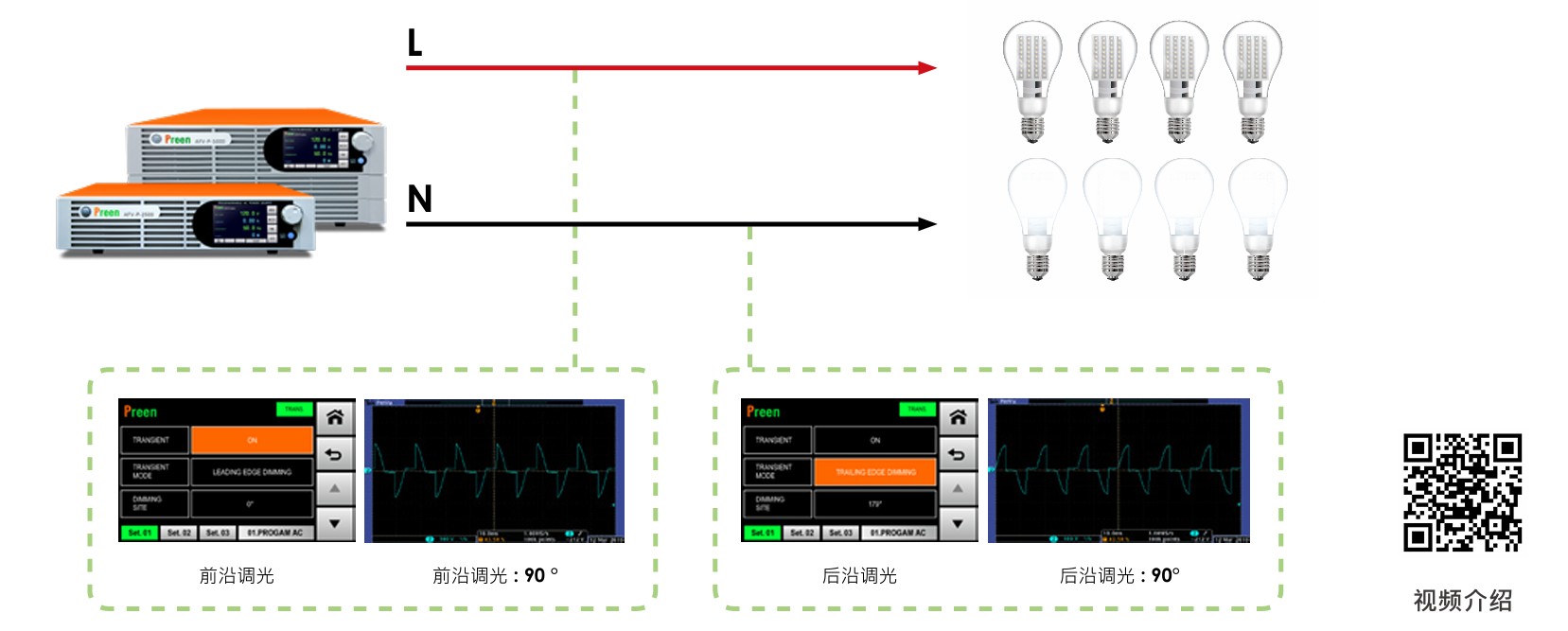

AFV-P 可選配LED 相角調光功能，可以模擬雙向可控硅調光器(TRIAC Dimmer)的輸出，透過HMI 選擇前沿調光或后沿調光的相角設定,較傳統雙向可控硅的調光方式更加精準且有效的控制波形輸出。

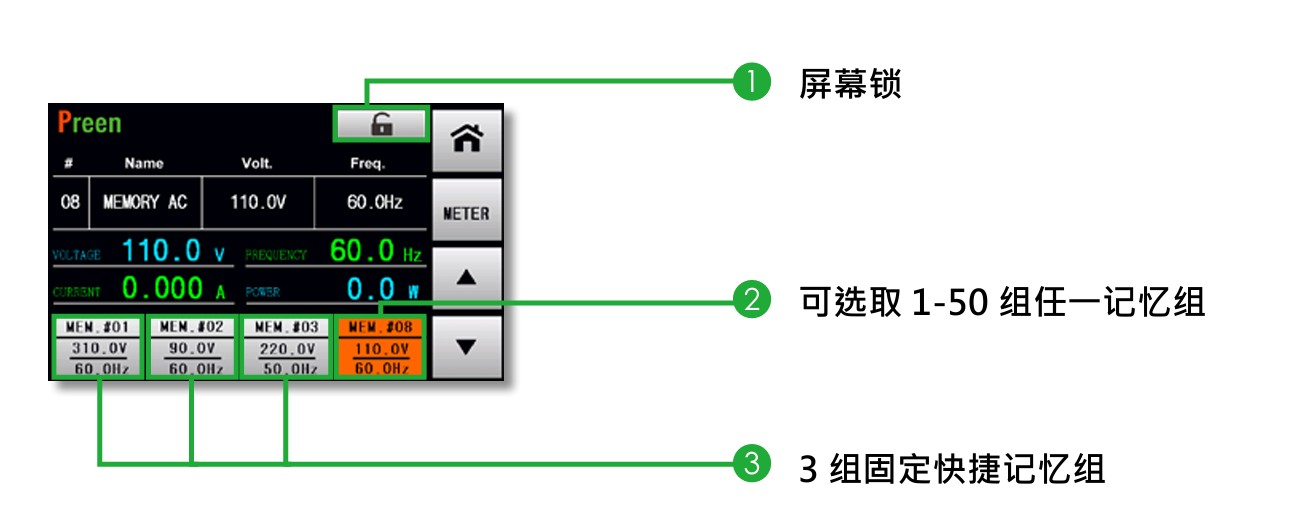

AFV-P 當在記憶組輸出畫面下，一次可以顯示3個快捷記憶組，透過按壓欲測試的記憶組即可直接切換輸出，每一個記憶組的電壓、頻率設定一目了然，另外有觸控按鍵鎖定功能，可以有效避免人員疏忽誤觸其它記憶組輸出，造成被測物損壞。
單相 : 600VA~5kVA; 升級款 800VA~6kVA
- 0~155V; 升級款 0~175V (低檔)
- 0~310V; 升級款 0~350V (高檔)
- 0~620V, 0~1240V (opt.)
A ver.: 5~2000Hz
B ver.: 15~1000Hz
- ≦ 0.3% at 5~100Hz, ≦ 0.5% at 101~500Hz, ≦ 0.8% at 501~1000Hz
- ≦ 1.5% at 1001~1500Hz, ≦ 2% at 1501~2000Hz(Resistive Load)
≦ 0.07% F.S. (Resistive Load)
≧ 3
≧ 4.5 times of max.output current (rms)
≦ 300 μs
0~210V / 0~420V; 升級款 0~240V / 0~480V
- AFV-P-600 & AFV-P-1250: 98~132VAC / 196~264VAC
- AFV-P-2500 & AFV-P-5000: 196~264VAC
- AFV-P-800 & AFV-P-1500: 90~264VAC
- AFV-P-3000 & AFV-P-6000: 180~264VAC
47~63Hz(opt. 400Hz)
- Standard: RS232 / RS485 / Ethernet / USB / PLC Remote In&Out
- Optional: GPIB / Analog
- AFV-P-600 & AFV-P-800 & AFV-P-1250 & AFV-P-1500:
89 x 442 x 495 mm
- AFV-P-2500 & AFV-P-3000:
89 x 442 x 650 mm
- AFV-P-5000 & AFV-P-6000:
176 x 442 x 665 mm
- AFV-P-600: 16kg (35.3lbs)
- AFV-P-800: 12.9kg (28.4lbs)
- AFV-P-1250: 20kg (44.1lbs)
- AFV-P-1500: 13.2kg (29.1lbs)
- AFV-P-2500 & AFV-P-6000: 31.3kg (69lbs)
- AFV-P-5000: 61.5kg (135.6lbs)
- AFV-P-3000: 17.2kg (37.9lbs)
- AFV-P-5000: 61.5kg (135.6lbs)
高功率密度，2500-3000 VA 僅 2U，5000-6000 VA 僅 4U。
一機兩用，交流電源，具備直流輸出。
輸出電壓最高可達310 V; 升級款 350 V，頻率最高達2000 Hz。
AFV-P 諧波失真可低至≦ 0.3%，干擾低，適合做為測試驗證標準源。
可設定單次或連續的電壓及頻率緩升、緩降、步階等測試步驟，利于驗證電源輸入的可靠性。也可利用緩升功能，做電壓及頻率的軟啟動，有效降低電機起動時的浪涌電流。
透過5吋的觸摸屏及旋鈕，使用者可快速簡易設定電壓、頻率、電流等參數，及完成本機編程的功能。
可瞬間輸出9倍峰值電流，適用于驗證ATX 3.0標準或是開關電源，或選配過載功能用于電機類負載的啟動測試，減少配置功率。
Transient 模式能模擬多種電源擾動組合，例：瞬斷、暫降、突升或頻率擾動。
AFV-P 系列可設定0~359 度的開始和結束角，便于各種開關類電源的輸入測試。
當輸出電流超過額定電流值時，除了即時地切斷輸出以進行保護外，更提供過載電流恒流模式。
AFV-P 從輸出電壓0% 爬升到90%，時間只需要300 μs。可搭配操控軟件模擬多種法規，例：IEC-61000-4-11/14/28。
AFV-P 系列具備專屬的電腦操控軟體及LabView 驅動程式，免去用戶自行編程控制的煩惱。
符合IEC61000-3-2/GB 17625.1 電磁兼容要求限值；可作為標準試驗電源用于各類負載的測試。
AFV-P-600A
可編程交流電源 ( 600VA/310VAC/5-2000Hz )
AFV-P-1250A
可編程交流電源 ( 1250VA/310VAC/5-2000Hz )
AFV-P-2500A
可編程交流電源 ( 2500VA/310VAC/5-2000Hz )
AFV-P-5000A
可編程交流電源 ( 5000VA/310VAC/5-2000Hz )
AFV-P-600B
可編程交流電源 ( 600VA/310VAC/15-1000Hz )
AFV-P-1250B
可編程交流電源 ( 1250VA/310VAC/15-1000Hz )
AFV-P-2500B
可編程交流電源 ( 2500VA/310VAC/15-1000Hz )
AFV-P-5000B
可編程交流電源 ( 5000VA/310VAC/15-1000Hz )
AFV-P-800A
可編程交流電源 ( 800VA/350VAC/5-2000Hz )
AFV-P-1500A
可編程交流電源 ( 1500VA/350VAC/5-2000Hz )
AFV-P-5000A
可編程交流電源 ( 5000VA/350VAC/5-2000Hz )
AFV-P-6000A
可編程交流電源 ( 6000VA/350VAC/5-2000Hz )
AFV-P-800B
可編程交流電源 ( 800VA/350VAC/15-1000Hz )
AFV-P-1500B
可編程交流電源 ( 1500VA/350VAC/15-1000Hz )
AFV-P-3000B
可編程交流電源 ( 3000VA/350VAC/15-1000Hz )
AFV-P-6000B
可編程交流電源 ( 6000VA/350VAC/15-1000Hz )
AFV-P-T620A
620V 變壓器箱 ( AFV-P-600 & AFV-P-1250 )
AFV-P-T620B
620V 變壓器箱 ( AFV-P-2500 )
AFV-P-T620C
620V 變壓器箱( AFV-P-5000 )
AFV-P-T1240A
1240V 變壓器箱 ( AFV-P-600 & AFV-P-1250 )
AFV-P-T1240B
1240V 變壓器箱 ( AFV-P-2500 )
AFV-P-T1240C
1240V 變壓器箱( AFV-P-5000 )
AFV-P-001
RS-232/RS-485/USB/Ethernet 通訊介面卡
AFV-P-002
GPIB 通訊介面卡
AFV-P-003
模擬量控制( Analog ) 介面卡
AFV-P-004
RS-232 通訊連接線 (1.8m / Female to Male)
AFV-P-005
把手架固定套件( 把手+2U L 型把手固定架)
AFV-P-006
把手架固定套件( 把手+4U L 型把手固定架)
AFV-P-008
輸入電源線 1.8M (for 600VA)
AFV-P-009
輸入電源線長度 3M (for 1.25kVA/2.5kVA)
AFV-P-010
輸入電源線長度 5M (for 5kVA)
AFV-P-011
輸入400Hz (at input 110V/220V ±10% )
AFV-P-012
輸出320V (at input 110V/220V ±10% )
AFV-P-013
LED電壓相位調光模擬功能
AFV-P-014
輸出9倍浪涌電流for AFV-P-600、1250
AFV-P-016
遠端控制箱
ACCS-001
USB 轉RS-485 轉換器 + RS-232/RS-485 連接線 M-F type (2M)
ACCS-003
RS-232/RS-485 連接線 M-F type (2M)
