適用于光伏逆
變器等待測物
模擬三相角度
不平衡之狀態
方便模擬異常
電壓及頻率狀態
適合用于NB/T 32004-2018
等法規需求
包含OVP, OCP, OTP,
緊急停機鈕等
操作人性化、方便

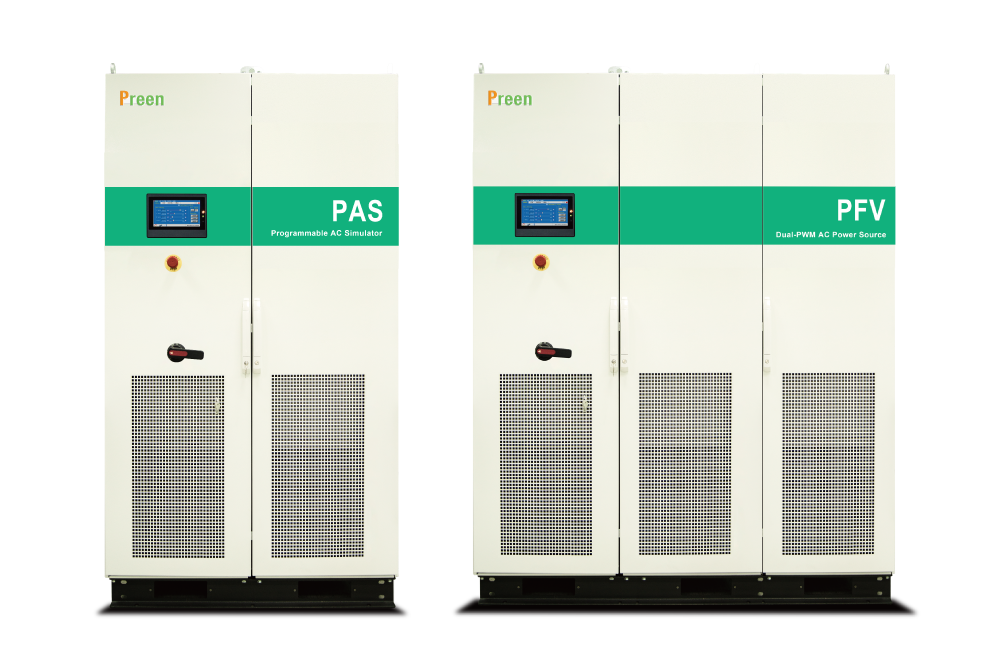

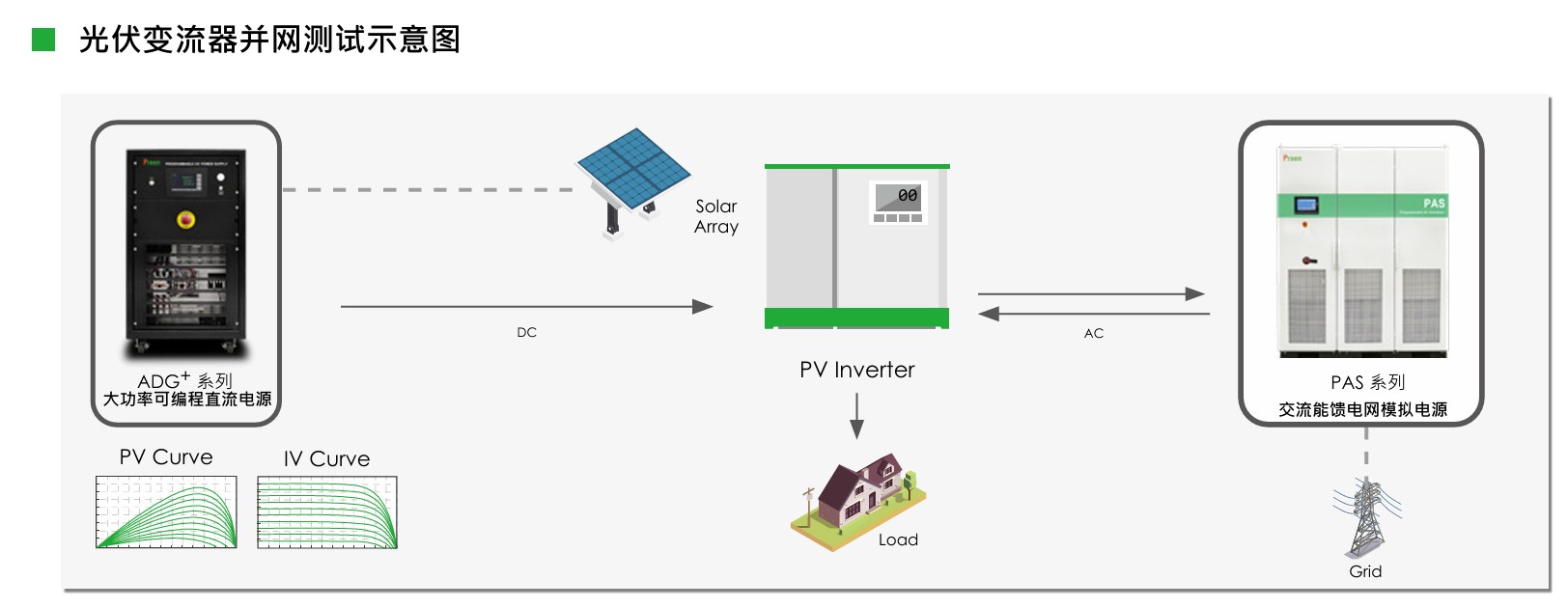

PAS系列為四象限的能源回饋型交流電源，可實現電能的回饋，適合用于會將能量回饋到電網之待測物，例如:光伏變流器、雙向電動車充電樁等分散式發電設備。測試過程中可將90%的電能回饋至測試系統輸入端，顯著地為使用者節省電能成本，在測試光伏變流器所產生的能量可以完全經由PAS系列回饋到電網，不需要另外搭配消耗功率電阻，另搭配內建的低電壓穿越(LVRT)與高電壓穿越(HVRT)，適合用于IEEE1547.1、NB/T32004、 CGC/CF004 等法規需求。

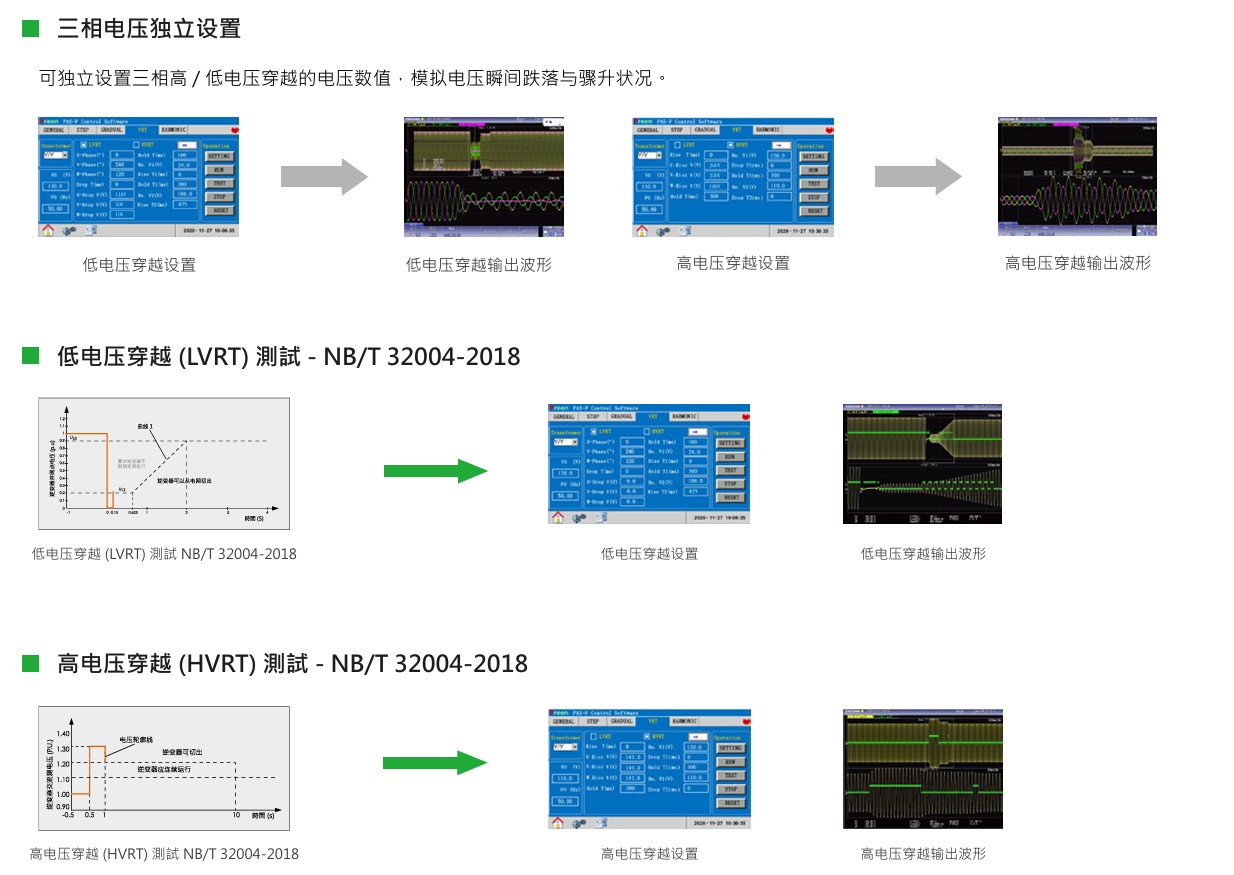

PAS內置高/低電壓穿越功能（HVRT/LVRT），可進行電網故障清除的模擬。電壓、頻率，跌落電壓，恢復電壓，上升時間和維持時間等均可設定，也可進行電網故障清除的模擬。

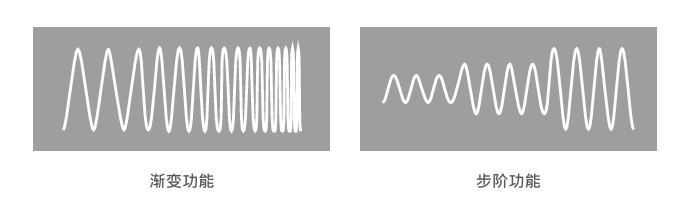

PAS / PFV系列具備多項可編程模擬功能，能有效且精準模擬各種電源異常及擾動。透過內建的步階及漸變模式，使用者可模擬電壓及頻率單步或連續的電壓變化，例如電壓及頻率的緩升/緩降、瞬間變化、步階變化等。

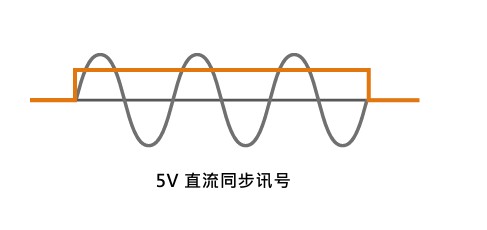

PAS系列能持續地輸出高位準(5V) 電壓作為同步訊號，從而記錄電源的輸出變化狀態，適合應用于自動化測試系統。

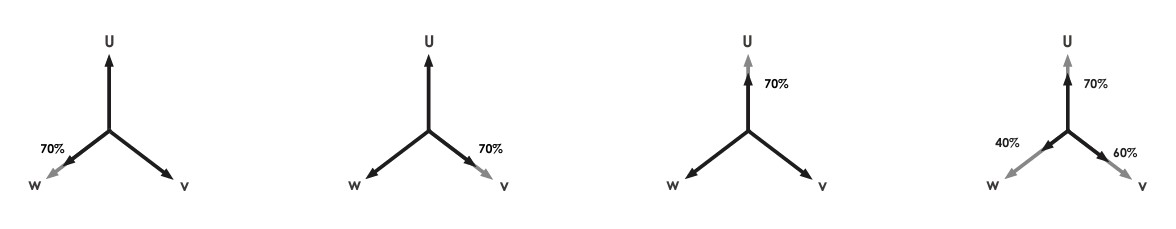

針對模擬電壓不平衡、缺相等電源狀況，用戶可透過PAS系列的三相電壓獨立可調功能，單獨設置每一相之電壓，進一步滿足IEC61000-4-34(GB/T 17626-34)的測試要求。只需透過點擊選項框，即可輕松切換三相平衡或三相獨立可調設定。

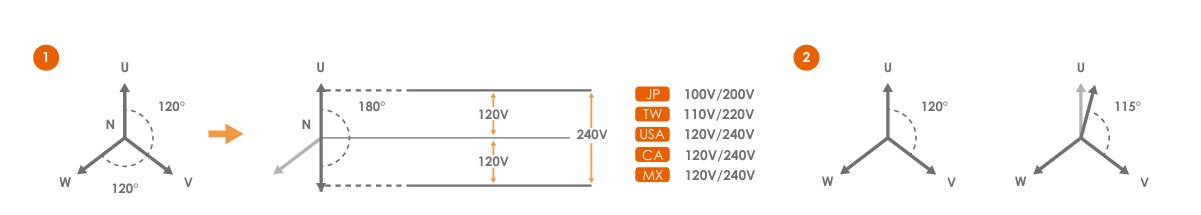

PAS系列能夠獨立設置每個相位的電壓，，并透過選配的相位角可調功能模擬各種電源條件。一臺設備即可輕松模擬單相三線或單相兩線電源系統，滿足多樣化測試需求。

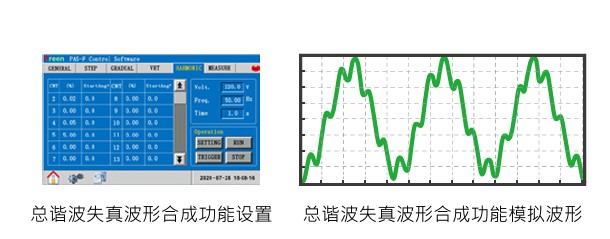

PAS 系列的總諧波失真波形合成功能，可讓用戶編輯不同的諧波成份，來合成總諧波失真波形，透過基頻為50Hz或60Hz，簡單編程每一階的電壓振幅大小及輸出起始相位，合成的諧波成份可達25階。
10kVA~2000kVA
0~300V
45~65Hz
40~70Hz (opt.)
≦ 2% (Resistive Load)
< 1% (Resistive Load)
標配：
RS-232
RS-485
選配：
Ethernet
GPIB
USB
輸出功率范圍：三相 10kVA-2000kVA。
PAS 內建的高/低電壓穿越(HVRT/LVRT) 模式，可輕易的模擬各法規之相關電壓跌落與驟升狀況。
PAS/PFV 系列具備能源回饋功能，可將能量回饋至電網，節省能源及降低整體系統的購置成本。
PAS 適用于驗證相關法規，例：IEEE1547、NB/T32004、UL1741、BDEW 及CEI0-16 等。
三相獨立可調功能，可獨立調整各相的電壓，適用于多臺單相負載，并可設定三相之間的角度。
搭配7吋LCD觸摸屏顯示，可同時顯示各相輸出電壓、電流、頻率、有功/ 視在功率、功率因數，測試信息一目了然。
可偵測輸出欠壓、過流、過載等二十多項故障狀態，并可紀錄255 條操作及故障信息，方便問題排查分析。
逆變端采用**一代模塊化設計，具有設計專利，結構緊湊、穩定性佳、功率密度高，便于抽換維護。
可模擬電源異常狀態，透過內建的步階、漸變功能，用戶可設定連續或階段式的電壓及頻率變動，亦可聯系我們做客制化的電源曲線模擬。
PAS-F 33030
能饋型電網模擬電源(30kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33045
能饋型電網模擬電源(45kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33060
能饋型電網模擬電源(60kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33075
能饋型電網模擬電源(75kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33100
能饋型電網模擬電源(100kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33120
能饋型電網模擬電源(120kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33150
能饋型電網模擬電源(150kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33200
能饋型電網模擬電源(200kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33300
能饋型電網模擬電源(300kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33400
能饋型電網模擬電源(400kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33600
能饋型電網模擬電源(600kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 33800
能饋型電網模擬電源(800kVA/300V/45-65Hz, 含VRT 測試)
PAS-F 331000
能饋型電網模擬電源(1000kVA/300V/45-65Hz, 含VRT 測試)
PAS-001
軟啟動模式
PAS-002
GPIB 通訊接口
PAS-003
Ethernet 通訊接口
PAS-004
USB 通訊接口
PAS-005
輸出頻率40-70Hz
PAS-006
諧波編輯器
PFV-33030
大功率可編程交流電源供應器(30kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33045
大功率可編程交流電源供應器(45kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33060
大功率可編程交流電源供應器(60kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33075
大功率可編程交流電源供應器(75kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33100
大功率可編程交流電源供應器(100kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33120
大功率可編程交流電源供應器(120kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33150
大功率可編程交流電源供應器(150kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33200
大功率可編程交流電源供應器(200kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33300
大功率可編程交流電源供應器(300kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-33400
大功率可編程交流電源供應器(400kVA/300V/45-65Hz, 含四象限能源回饋功能)
PFV-001
軟啟動模式
PFV-002
GPIB 通訊接口
PFV-003
Ethernet 通訊接口
PFV-004
USB 通訊接口
